Welke functie heeft de airbag-regeleenheid GS1D-57K30?

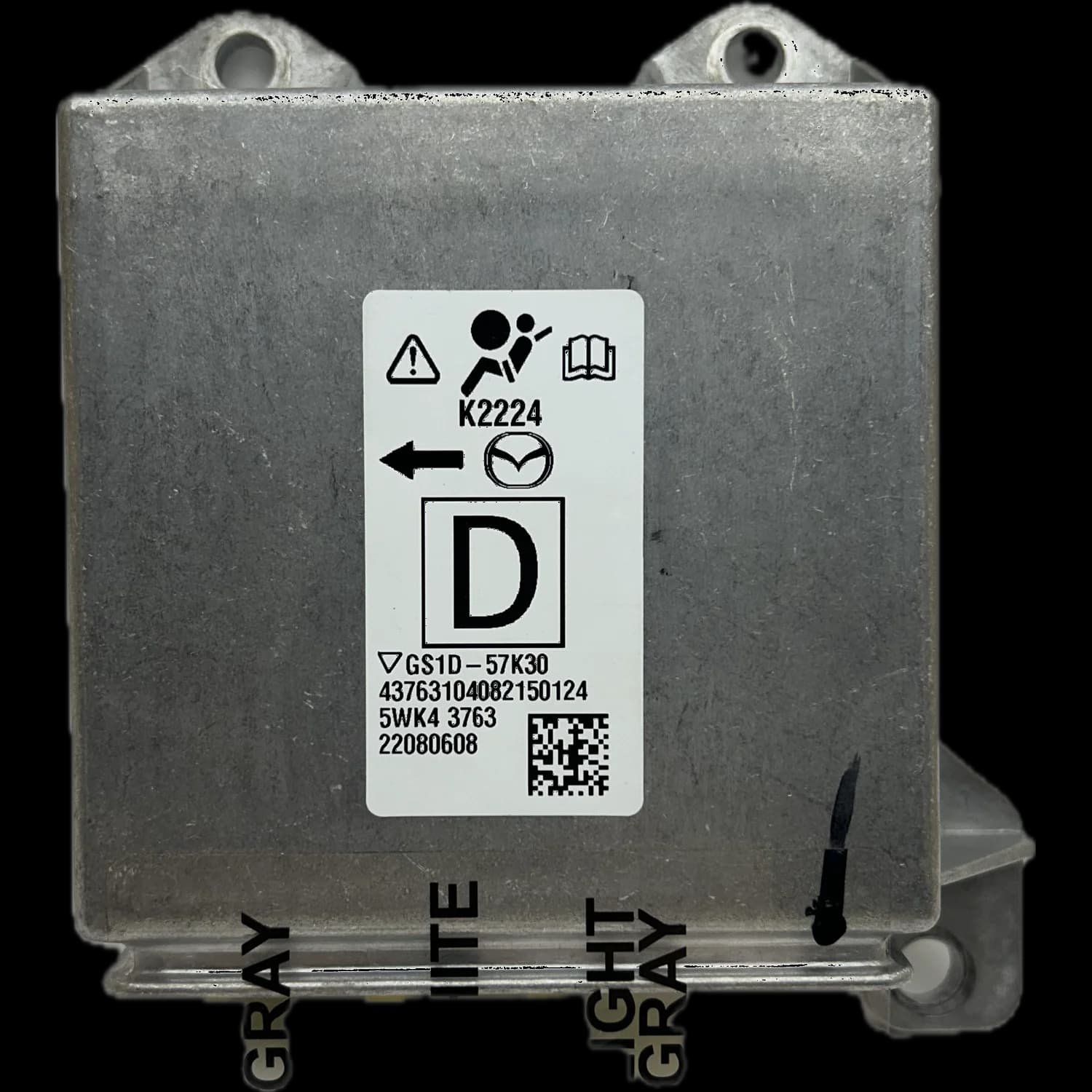

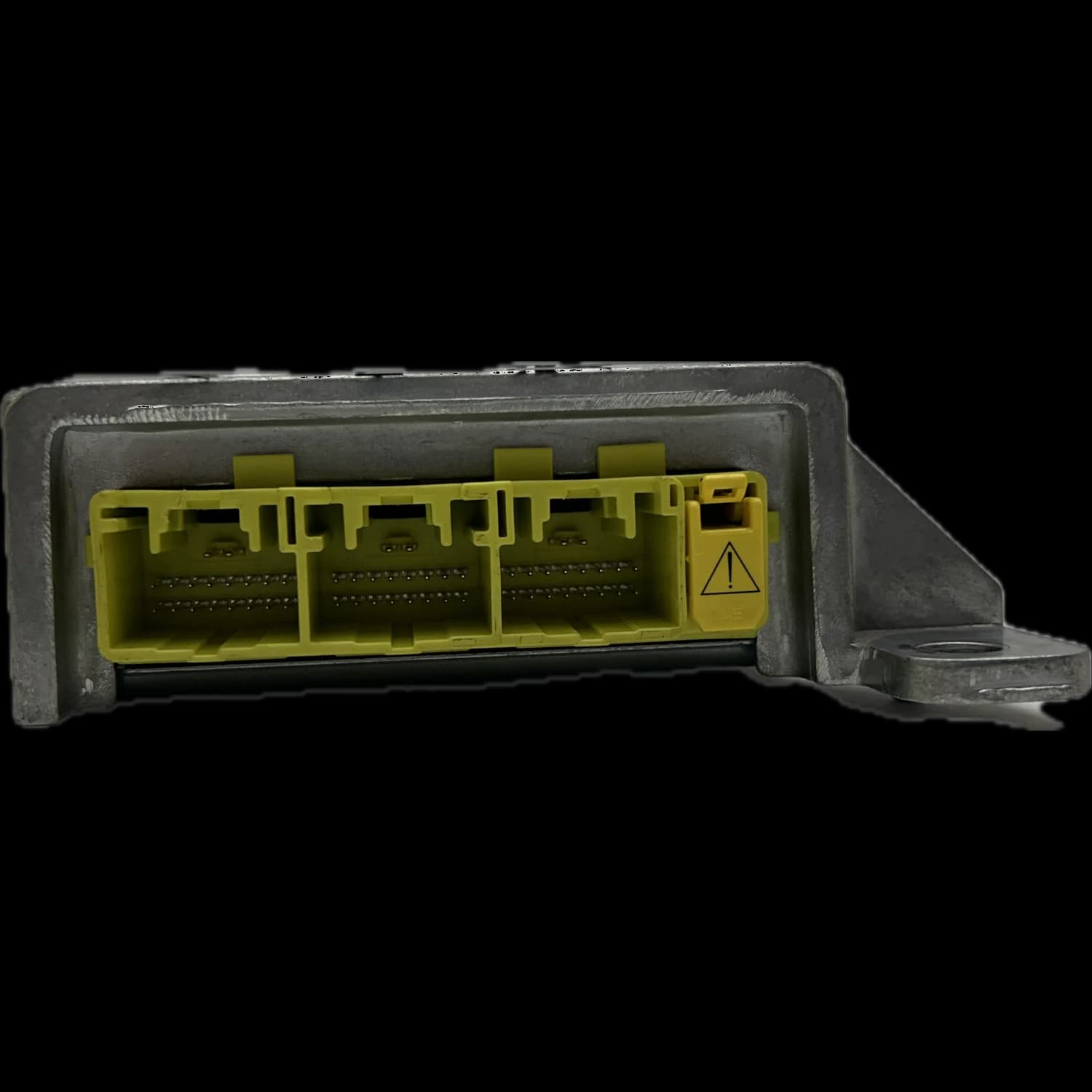

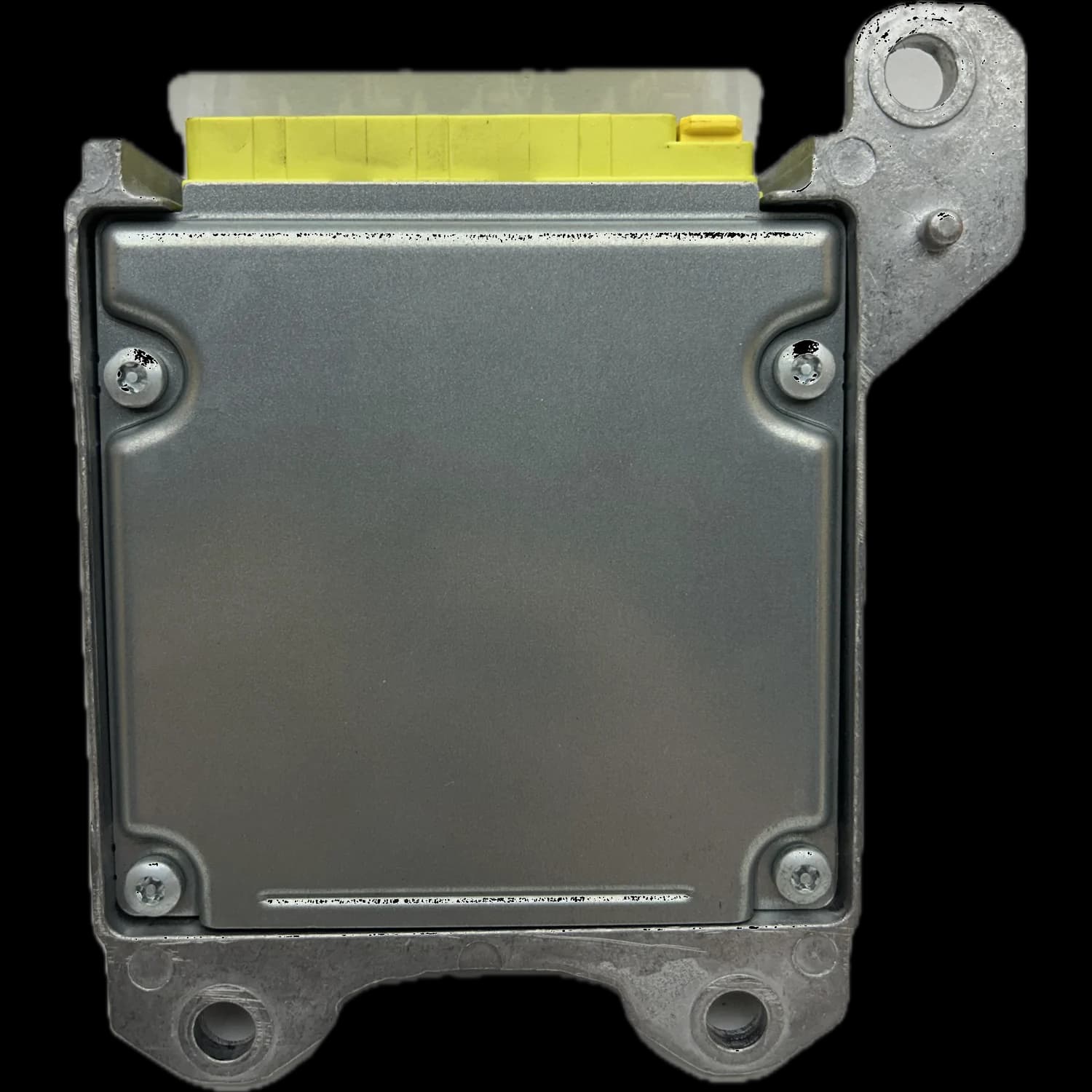

De airbag-regeleenheid met onderdeelnummer GS1D-57K30 is de centrale regelunit van het inzittendenbeveiligingssysteem in de Mazda 6 van de GH-bouwreeks. Deze wordt vaak in combinatie met het Bosch-nummer 5WK43763 geleverd en is verantwoordelijk voor de verwerking van crashsensorgegevens en de tijdige activering van airbags en gordelspanners.
Technisch aangeduid als Supplemental Restraint Module (SRM), bewaakt deze module permanent alle aangesloten sensoren en onderdelen van het beveiligingssysteem. Bij een botsing analyseert het in milliseconden de inkomende signalen van de versnellingssensoren om de ernst van de impact te bepalen.
Op basis van deze analyse neemt de regeleenheid het kritieke besluit welke beveiligingsmiddelen (bijv. frontairbags, zijairbags, gordelspanners) moeten afgaan om de inzittenden zo goed mogelijk te beschermen. Na een activering slaat het relevante ongevalsgegevens, de zogenaamde crashgegevens, intern op.
Waarom valt de regeleenheid GS1D-57K30 uit?
De meest voorkomende oorzaken voor uitval van de GS1D-57K30 zijn interne crashgegevensvergrendeling na een ongeluk, defecten aan elektronische componenten op het printplaat of communicatiefouten. Deze storingen ertoe dat het airbag-systeem niet meer werkt en het waarschuwingslampje permanent brandt.
Een primaire oorzaak voor reparatie is de opslag van crashgegevens. Na het afgaan van airbags of gordelspanners vergrendelt de regeleenheid zichzelf intern om hergebruik te voorkomen. Deze toestand kan alleen door gespecialiseerde elektronische reparatie worden opgeheven.
Daarnaast zijn defecten aan de interne elektronica een typische foutbron. Dit zijn onder meer defecte componenten zoals driver-IC's, geheugen-chips (EEPROM/Flash), spanningsregelaars of koude soldeerverbindingen ontstaan door thermische belasting en trillingen. Met name bij VISTEON- of Bosch-gebaseerde modules kan opnieuw solderen of reballing nodig zijn.
Ook volledige communicatieuitval, waarbij de regeleenheid niet langer bereikbaar is voor diagnosegereedschap, duidt op ernstig intern defect. Vergelijkbare foutpatronen treden ook op bij gerelateerde onderdeelnummers zoals GDK4-57K30 of GMC8-57K30A, die in dezelfde voertuigomgeving worden gebruikt.
Hoe herken je een defect aan de GS1D-57K30?
Het duidelijkste symptoom van een defect aan de airbag-regeleenheid GS1D-57K30 is het permanent brandende airbag-controlelampje in het instrumentenpaneel van de Mazda 6. Vaak kan de fout "regeleenheid defect" die in het foutgeheugen is opgeslagen niet worden gewist, of de module is niet bereikbaar voor diagnosegereedschap.
Het permanent branden van de airbag-waarschuwingslamp is een duidelijk teken dat de interne zelftest is mislukt. Het systeem is in deze toestand inactief en biedt geen bescherming in geval van een ongeluk.
Een ander typisch kenmerk is dat werkplaatsen de fout kunnen uitlezen, maar niet permanent kunnen wissen. Onmiddellijk na een wispogingen wordt de fout opnieuw in het geheugen opgeslagen, wat duidt op een hardnekkige hardware- of gegevensfout in de regeleenheid zelf.
In ernstige gevallen is geen communicatie met de regeleenheid meer mogelijk. De diagnosetester krijgt geen respons van de module, waardoor verdere foutanalyse in het voertuig onmogelijk wordt. Dit duidt op ernstige interne elektronicaschade, bijvoorbeeld aan de spanningstoevoer of microcontroller.
In welke voertuigen is de GS1D-57K30 ingebouwd?
De airbag-regeleenheid GS1D-57K30 is specifiek ontworpen voor de tweede generatie van de Mazda 6. Deze wordt gebruikt in zowel de pre-facelift-modellen vanaf 2008 als in de facelift-versies tot 2012. Bij Airbag24 repareren we deze en gelijkbouwige modules voor de gehele bouwreeks.
Bij Airbag24 hebben we de regeleenheid GS1D-57K30 en varianten hiervan (bijv. GS1D57K30, GS1D57K30A, GDK4-57K30) succesvol gerepareerd voor de volgende modellen:
Mazda:
Mazda 6 Sedan (Type GH), Bouwjaren 2008 – 2012
Mazda 6 Stationwagen (Type GH), Bouwjaren 2008 – 2012
De reparatie dekt zowel de eerste serie (2008–2010) als de herziene facelift-versie (2010–2012) af.
Hoe wordt de GS1D-57K30 professioneel gerepareerd?
De professionele reparatie bij Airbag24 volgt een gestandaardiseerd proces. Na een gedetailleerde ingangscontrole worden defecte elektronische componenten op het printplaat vervangen en opgeslagen crashgegevens teruggezet. Een slottests op een testbankje zorgt voor volledige functionaliteit.
Het proces begint met deskundige uitbouw van de regeleenheid in een gekwalificeerde werkplaats. Na veilige verpakking stuurt u de module naar Airbag24.
Bij ontvangst voeren wij een uitgebreide diagnose uit. Technici voeren een visuele inspectie van het printplaat uit en lezen het interne foutgeheugen en statusgegevens uit om de exacte oorzaak van het defect vast te stellen.
De kernreparatie omvat elektronische instandhouding. Defecte onderdelen zoals geheugen-IC's of spanningsregelaars worden vervangen door nieuwe, hoogwaardige componenten. Daarna worden de crashgegevens uit het geheugen van de regeleenheid verwijderd, waarbij de voertuigspecifieke originele codering volledig behouden blijft.
Tot slot wordt elke gerepareerde regeleenheid getest op een speciale testbank. Hier worden de communicatie en correcte functie van de ontstekingscircuits gesimuleerd. Alleen wanneer alle tests succesvol zijn voltooid, wordt het apparaat vrijgegeven voor terugzending. Op elke reparatie verlenen wij 12 maanden garantie.
Welke verzendopties biedt Airbag24?
U kunt uw defecte regeleenheid kosteloos zelf versturen of een comfortabele UPS-ophaling aanvragen. Voor de terugzending van het gerepareerde apparaat bieden wij gratis UPS-standaardverzending en optioneel express- en nalevingsdiensten of zelfophaling aan.
Voor de heenverzending hebt u twee mogelijkheden: u kunt het pakket zelf naar ons sturen of het proces via ons bestelformulier starten en een ophaling door UPS op uw gewenste locatie (bijv. rechtstreeks in uw werkplaats) veranlassen.
Na geslaagde reparatie wordt de terugzending standaard KOSTELOOS verzonden per UPS Standard (1-3 werkdagen).
Indien het sneller moet, staan er tegen meerprijs verdere opties ter beschikking: UPS Express-verzending (1-2 werkdagen), UPS Standard-verzending met nalevering en UPS Express-verzending met nalevering. U kunt de gerepareerde regeleenheid ook persoonlijk bij ons ophalen.
