77960-SWA-S214-M4 Airbag-regeleenheid | Airbag24

Wat is de functie van de airbag-regeleenheid 77960-SWA-S214-M4?

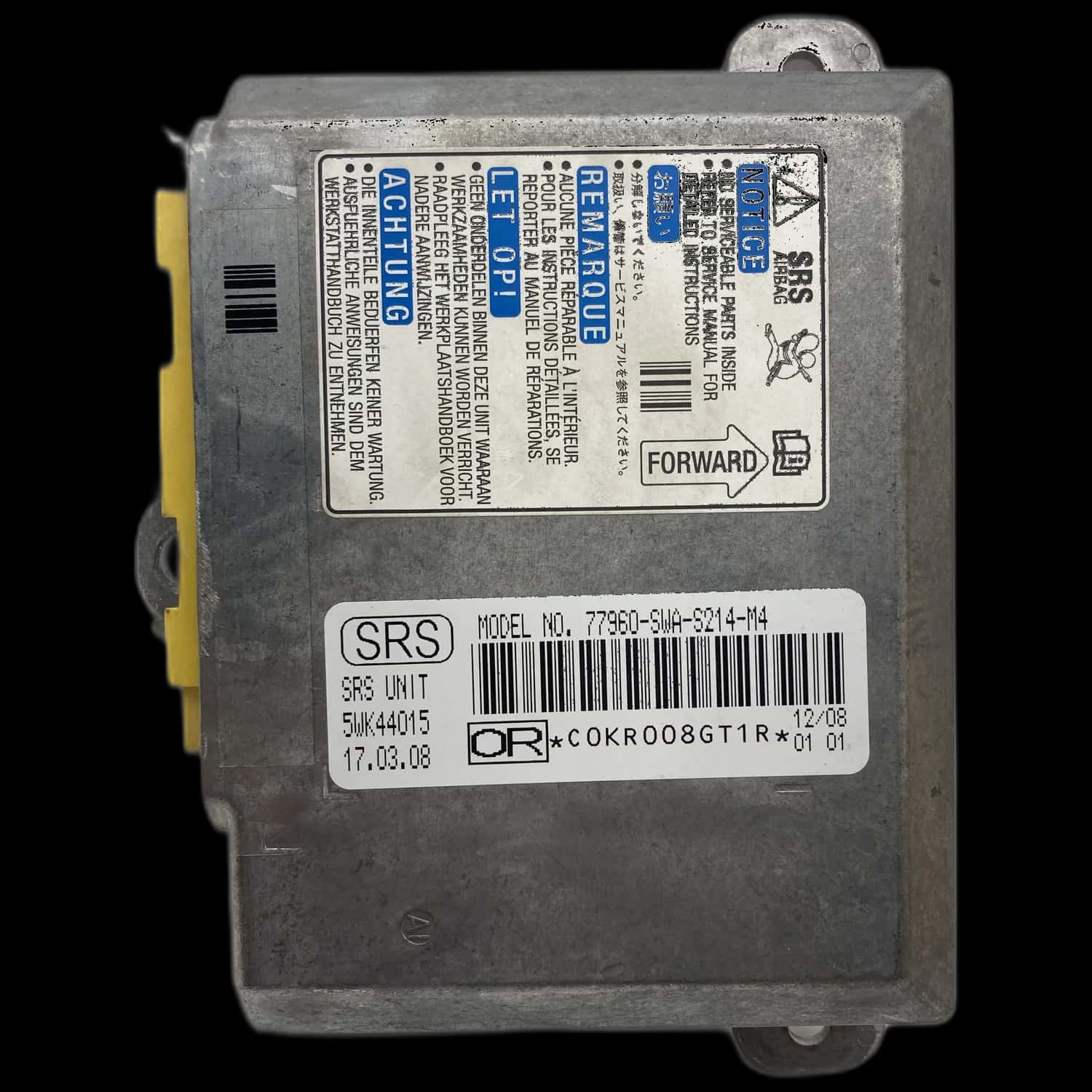

De airbag-regeleenheid met onderdeelnummer 77960-SWA-S214-M4 is de centrale besturingsmodule voor het inzittendenbeveiligingssysteem (SRS) in de Honda CR-V derde generatie. Het verwerkt signalen van crashsensoren en bepaalt of en wanneer airbags en gordelspanners moeten worden geactiveerd om maximale bescherming te bieden.

Als hart van het veiligheidssysteem bewaakt deze ECU permanent alle aangesloten componenten, waaronder de opvalsensoren aan de voorkant en zijkanten van het voertuig, de zitbezettingserkenning en de pyrotechnische ontstekers van de airbags en gordelspanners. Bij een ongeluk analyseert het de inkomende gegevens in milliseconden en activeert de benodigde beveiligingsmiddelen.

Technisch vergelijkbare regeleenheden die in deze modellen kunnen worden gebruikt, hebben aanduidingen zoals 5WK4 4014 of 5WK4 4015. Een correcte werking van deze module is essentieel voor de passieve veiligheid van het voertuig.

Waarom valt de airbag-regeleenheid 77960-SWA-S214-M4 uit?

De meest voorkomende uitvalsredenen voor regeleenheid 77960-SWA-S214-M4 zijn opgeslagen crashgegevens na een ongeluk, die verdere werking blokkeren, en interne hardwarefouten op het circuit. Dit omvat elektronische componenten zoals weerstanden, condensatoren of spanningsregelaars die zijn beschadigd door veroudering of spanningspiekels.

Na een ongeluk, zelfs bij kleine botsingen, slaat de regeleenheid zogenaamde crash- of eventgegevens op. Deze gegevens zijn permanent in het geheugen opgeslagen en voorkomen dat de airbag-waarschuwingslamp kan worden gewist. Het systeem gaat in een veiligheidsmodus en is niet meer functioneel totdat deze gegevens professioneel worden gereset.

Onafhankelijk van ongelukken leiden zuiver elektronische defecten vaak tot uitval. Spanningspiekels in het boordnet kunnen gevoelige SMD-componenten, interne beveiligingsschakelingen of de spanningsregelaar op het circuit beschadigen. Dit leidt vaak tot volledige communicatiestoring, waardoor de regeleenheid niet meer bereikbaar is via de diagnostische interface.

Verdere oorzaken zijn fouten in de microcontroller of in het flashgeheugen, vaak veroorzaakt door vocht dat leidt tot corrosie op aansluitingen en printplaten. Ook het verlies van programmagegevens door interne componentfouten kan leiden tot volledige uitval van de regeleenheid.

Hoe herken je een defect aan regeleenheid 77960-SWA-S214-M4?

Een defect aan de airbag-regeleenheid 77960-SWA-S214-M4 uit zich voornamelijk door een permanent brandende airbag-controlelamp op het instrumentenpaneel. Verdere duidelijke aanwijzingen zijn het ontbreken van communicatie met het diagnostieapparaat of foutberichten in het foutgeheugen zoals "Regeleenheid defect" of "Component defect".

Het duidelijkste symptoom is de permanent actieve airbag-waarschuwingslamp (SRS-lamp). Deze gaat na het starten van het voertuig niet meer uit, wat wijst op een ernstige, permanente fout in het systeem die vaak rechtstreeks in de regeleenheid zelf ligt.

Een ander duidelijk teken is wanneer de werkplaats met een diagnostieapparaat geen verbinding kan maken met de airbag-regeleenheid. Foutcodes zoals "Geen communicatie met airbag-regeleenheid" wijzen op een intern defect van de spanningsvoorziening of de communicatiemodule op het circuit.

Zelfs als communicatie mogelijk is, kunnen specifieke foutcodes rechtstreeks naar de regeleenheid wijzen. Na een ongeluk kan het foutgeheugen bovendien niet meer worden gewist, omdat de opgeslagen crashgegevens heractiveringvan het systeem voorkomen totdat een vakkundige reparatie en reset plaatsvinden.

In welke voertuigen is regeleenheid 77960-SWA-S214-M4 ingebouwd?

De airbag-regeleenheid met onderdeelnummer 77960-SWA-S214-M4 is speciaal ontwikkeld voor modellen van fabrikant Honda. Het is vooral ingebouwd in de derde generatie van het populaire SUV-model CR-V en verzorgt daar de centrale sturing van het inzittenbeveiligingssysteem.

Bij Airbag24 repareren wij onderdeelnummer 77960-SWA-S214-M4 voor het volgende voertuigmodel:

Honda CR-V III (Bouwreeks RE, Bouwjaren 2006–2012)

Hoe wordt regeleenheid 77960-SWA-S214-M4 professioneel gerepareerd?

De professionele reparatie bij Airbag24 omvat een nauwkeurige ingangsanalyse, reparatie van de elektronica op componentniveau, vakkundige verwijdering van crashgegevens volgens geldende voorschriften en een definitieve functionaaltest. Dit herstelt de volledige functionaliteit van het veiligheidskritieke onderdeel en biedt 12 maanden garantie.

Voor demontage van de regeleenheid wordt diagnostiek op het voertuig aanbevolen om te controleren of de foutbron niet bij externe componenten zoals een defecte sensor of een onderbrekingslijn ligt. Dit zorgt ervoor dat de juiste component gericht voor reparatie wordt verzonden.

Na verzending naar Airbag24 voeren wij een grondig ingangsonderzoek uit. Het behuizing wordt geopend en het circuit onderzocht onder de microscoop op zichtbare schade zoals verbrande printbanen, gebarsten condensatoren of corrosie. Tegelijkertijd wordt het foutgeheugen uitgelezen om de symptomen die door de klant zijn beschreven, te verifiëren.

De eigenlijke reparatie vindt plaats op chiplaniveau. Defecte elektronische componenten zoals weerstanden, spanningsregelaars of communicatiemodules worden nauwkeurig uitgelodeerd en vervangen door nieuwe, hoogwaardige onderdelen. Koude soldeerverbindingen worden vakkundig hersteld om een duurzame verbinding te garanderen.

Indien aanwezig, worden opgeslagen crashgegevens verwijderd in naleving van juridische en verzekeringsvereisten. De regeleenheid wordt vervolgens opnieuw geïnitialiseerd om de oorspronkelijke functionaliteit te herstellen.

Ten slotte wordt elke gerepareerde regeleenheid aan een uitgebreide functionaaltest onderworpen. Hierbij wordt de foutvrije communicatie via de OBD-interface gecontroleerd en wordt gewaarborgd dat alle interne zelfdiagnoses succesvol doorlopen. Wij bieden 12 maanden garantie op elke reparatie.

Welke verzendopties zijn er beschikbaar?

Voor een snelle en gemakkelijke afhandeling biedt Airbag24 flexibele verzendopties. U kunt uw defecte regeleenheid kosteloos zelf verzenden of een handig UPS-afhaling aanvragen. De retourverzending geschiedt naar wens per kosteloos UPS-standaardverzending of per express, ook met rembours.

Voor de heenverzending hebt u twee mogelijkheden: verzend het pakket zelf en voor u kosteloos naar ons, of boek een afhaling door UPS op uw gewenste locatie, bijvoorbeeld thuis of bij uw werkplaats.

Na de reparatie hebt u de volgende opties voor retourverzending: gratis UPS-standaardverzending (1-3 werkdagen), snellere UPS-expressverzending (1-2 werkdagen) en beide varianten met de betalingsoptie rembours. Een persoonlijke afhaling bij ons ter plaatse is ook mogelijk.
