Airbag-Steuergerät mit der Teilenummer 6Q0909605AF

Wat is de functie van de airbag-regeleenheid 6Q0909605AF?

De airbag-regeleenheid met onderdeelnummer 6Q0909605AF is de centrale regelunit voor het inzittendebeveiligingssysteem (SRS) in voertuigen zoals de VW New Beetle. Het analyseert permanent de gegevens van de versnellingssensoren en bepaalt in geval van een ongeluk of airbags en gordelspanners moeten worden geactiveerd om de inzittenden te beschermen.

Als SRS-module (Supplemental Restraint System) is deze regeleenheid verantwoordelijk voor het toezicht op en de activering van alle passieve veiligheidselementen. Het communiceert met de crashsensoren, die in de voorkant, zijkanten en soms in de achterkant van het voertuig zijn ingebouwd.

Bij een botsing die voorgedefinieerde deceleratie-waarden overschrijdt, stuurt de regeleenheid de ontsteking-impulsen naar de bijbehorende airbag-modules en pyrotechnische gordelspanners. Na een activering worden crashgegevens intern en onuitwisbaar in het geheugen van het apparaat opgeslagen.

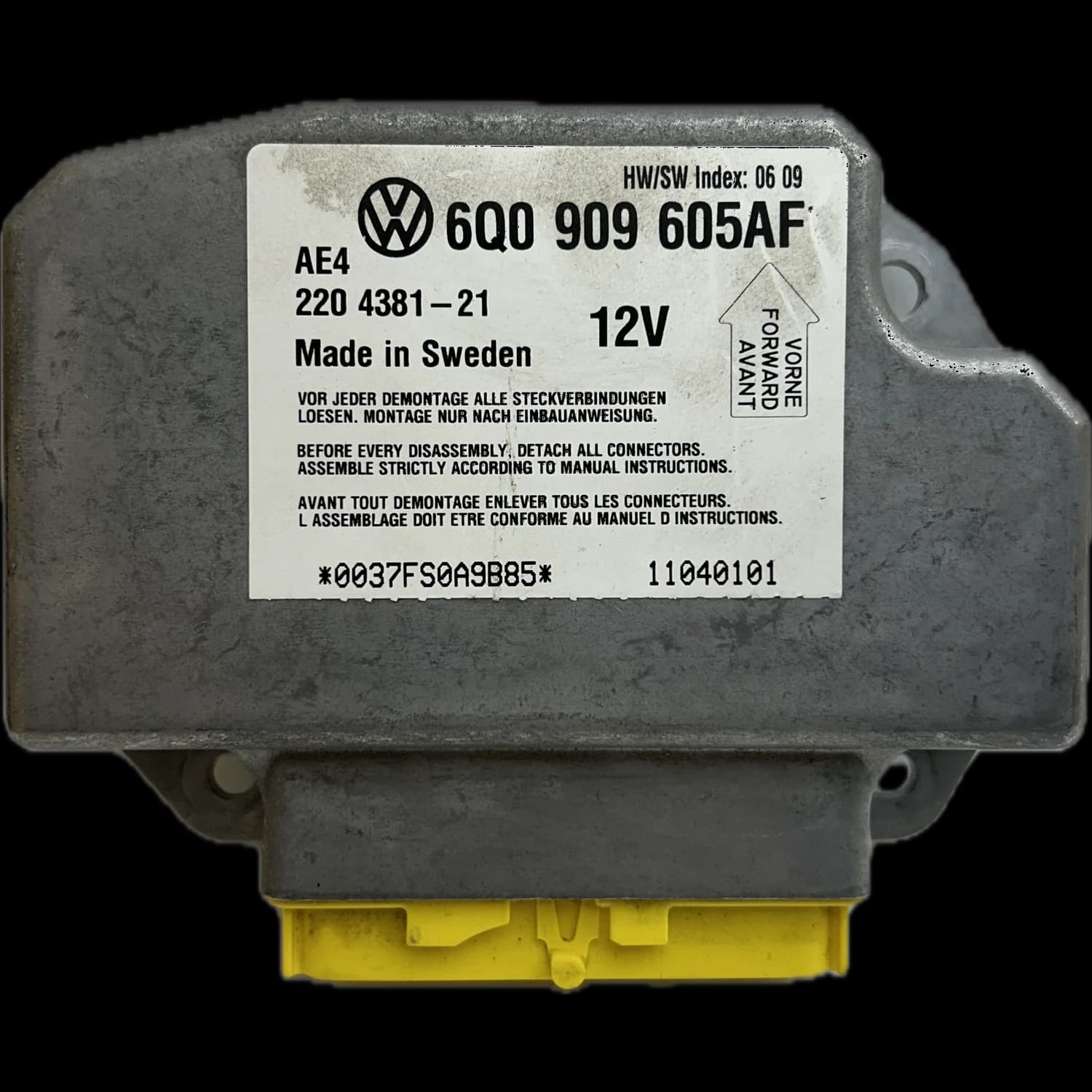

Hoewel onderdeelnummer 6Q0909605AF primair is geoptimaliseerd voor de Volkswagen New Beetle (bouwjaren 1997–2010), wordt het occasionally ook in verband gebracht met modellen zoals de VW Golf 4, Passat B7 of Caddy III. De specifieke hardware- (bijvoorbeeld HW05/HW06) en softwareversie (bijvoorbeeld SW09) bepalen de exacte compatibiliteit en functionaliteit.

Waarom valt de regeleenheid 6Q0909605AF uit?

De meest voorkomende oorzaak voor uitval van de regeleenheid 6Q0909605AF zijn intern opgeslagen crashgegevens na een ongeluk, die verdere werking blokkeren. Verdere defecten ontstaan door elektronische ouderdom van onderdelen, onderspanning, omgekeerde batterijpolariteit of interne hardwarefouten die communicatie onmogelijk maken.

Na een ongeluk slaat de regeleenheid onuitwisbare "crashgegevens" op. Dit is een veiligheidsmaatregel van de fabrikant die vervanging of professionele reparatie van de module vereist. Het foutgeheugen kan dan niet meer met standaard diagnostische apparaten worden gewist.

Een ander belangrijk foutenbroncircuit zijn elektrische storingen in het boordnet. Langere standzijden met zwakke batterij, startsteun of versehentelijk omdraaien van de batterijpoolterminals kunnen tot spanningspiekenleisen die gevoelige onderdelen zoals microcontrollers of condensatoren op de printplaat beschadigen. Klanten melden defecten die teruggaan op foute voedingsspanning aan de pinnen 1/34 en 40.

Ook het natuurlijke verouderingsproces van elektronische componenten kan tot uitval leiden. Koude soldeerverbindingen, defecte condensatoren of problemen met de interne geheugenchiip zijn typische ouderdomsgerelateerde defecten. Dit manifesteert zich vaak in sporadische fouten of volledige communicatieonderbreking.

Het is belangrijk op te merken dat niet alle varianten identiek zijn. Bijvoorbeeld, de gerelateerde onderdeelnummer 6Q0909605AL wordt door sommige reparatiebedrijven niet voor reparatie geaccepteerd vanwege specifieke hardwareverschillen.

Hoe herkent u een defect aan de regeleenheid 6Q0909605AF?

Een defect aan de airbag-regeleenheid 6Q0909605AF manifesteert zich meestal door een permanent brandende of sporadisch knipperende airbag-waarschuwingslamp in het instrumentenpaneel. Vaak is bovendien geen communicatie meer met de regeleenheid via een diagnostisch apparaat mogelijk of kan het foutgeheugen niet worden gewist.

Het duidelijkste teken is de geactiveerde airbag-waarschuwingslamp. Dit signaleert een fout in het beveiligingssysteem en leidt ertoe dat de APK (Algemene Periodieke Keuring) niet wordt goedgekeurd, aangezien de veiligheid van de inzittenden niet meer kan worden gegarandeerd.

Een veelgemeente symptoom is volledige communicatieonderbreking. Werkplaatsen kunnen met hun diagnostische apparaten niet langer toegang tot de regeleenheid krijgen. In het diagnoseprotocol verschijnen dan meldingen zoals "FFFF", "Geen systeem gevonden" of de melding dat de regeleenheid niet reageert.

In veel gevallen kunnen de foutcodes in het foutgeheugen niet worden gewist. Dit geldt vooral na een ongeluk wanneer crashgegevens zijn opgeslagen.

Typische foutcodes die rechtstreeks op een interne defect van de regeleenheid wijzen, zijn 00003 (regeleenheid defect), 65535, 00532, 01763 of de duidelijke melding "Regeleenheid 014 defect". Deze codes wijzen op een onherstelbare interne fout die professionele reparatie vereist.

In welke voertuigen is de regeleenheid 6Q0909605AF ingebouwd?

De airbag-regeleenheid 6Q0909605AF is primair in de Volkswagen New Beetle ingebouwd en dekt de gehele bouwperiode van 1997 tot 2010 af. Bij Airbag24 wordt deze specifieke module voor de eerste en gefacelifte generatie van de New Beetle professioneel gerepareerd.

De kerntoepassing voor deze regeleenheid bevindt zich in de Volkswagen Beetle-modellenserie. Bij Airbag24 repareren we onderdeelnummer 6Q0909605AF voor de volgende specifieke modellen:

Volkswagen:

New Beetle (1997–2005)

New Beetle (2005–2010)

Hoewel de regeleenheid technisch ook met andere voertuigen van het toenmalige VW-platform zoals de Golf 4, Passat B7 of Caddy III in verband kan worden gebracht, is de specifieke afstemming en software voor de New Beetle geoptimaliseerd. Inbouw in andere modellen wordt daarom niet zonder meer aanbevolen.

De reparatie-ervaring toont aan dat het succes per voertuigvariant kan verschillen. In enkele gevallen, zoals bij een New Beetle Cabriolet uit 2003, zijn moeilijkheden bij reparatie gerapporteerd, wat de complexiteit onderstreept.

Hoe wordt de regeleenheid 6Q0909605AF professioneel gerepareerd?

De professionele reparatie van de regeleenheid 6Q0909605AF bij Airbag24 omvat een gedetailleerde elektronische analyse, het veilig wissen van crashgegevens en de vervanging van defecte onderdelen. Na reparatie wordt het apparaat gecontroleerd om volle functionaliteit volgens fabrikantspecificaties te waarborgen en wordt het met 12 maanden garantie teruggestuurd.

Voordat u de regeleenheid uitbouwt, dient u, indien nog mogelijk, het foutgeheugen uit te lezen en het protocol bij het apparaat in te dienen. Is geen communicatie meer mogelijk, dient dit op het reparatieformulier te worden opgemerkt.

Na aankomst bij Airbag24 wordt de regeleenheid aan een ingangscontrole onderworpen. Met speciaal hard- en software worden de interne geheugens uitgelezen om de exacte foutbron vast te stellen – of het nu gaat om een geblokkeerd geheugen door crashgegevens of een defect aan elektronische onderdelen zoals microcontrollers.

Het eigenlijke reparatieproces omvat het wissen van crashgegevens op chipniveau of het verhelpen van communicatie- en codeeringsfouten. Defecte onderdelen zoals condensatoren of processoren worden vakkundig vervangen. Vervolgens wordt de juiste werking van het apparaat op een testbank gesimuleerd.

Na succesvolle reparatie wordt de regeleenheid veilig verpakt en teruggestuurd. Voor alle reparaties biedt Airbag24 een garantie van 12 maanden. Na teruginstallatie in het voertuig moet het foutgeheugen van het voertuig uiteindelijk worden gewist.

Welke versandopties biedt Airbag24?

U kunt uw defecte regeleenheid gratis zelf naar Airbag24 sturen of gemakkelijk een UPS-ophaling aanvragen. Voor retourzending na reparatie staan kostenloze standaard- en flexibele expressopties tot uw beschikking, ook per rembours. Persoonlijke ophaling is ook mogelijk.

Voor verzending van uw uitgebouwde regeleenheid naar ons heeft u twee comfortabele opties. U kunt het pakket op eigen kosten naar ons sturen of een ophaling door UPS op uw gewenste locatie (bijvoorbeeld thuis of uit de werkplaats) aanvragen.

Zodra de reparatie is voltooid, kunt u kiezen uit verschillende retourversandopties. De UPS-standaardverzending is gratis voor u en duurt in de regel 1-3 werkdagen.

Als het sneller moet gaan, bieden wij UPS-expressverzending aan, waarbij bezorging meestal binnen 1-2 werkdagen plaatsvindt. Beide versandsoorten, standaard en express, zijn ook in combinatie met rembours beschikbaar.

U kunt uw gerepareerde regeleenheid ook persoonlijk op onze locatie ophalen. Zo krijgt u uw onderdeel op de snelste manier terug en kunt u het onmiddellijk in het voertuig terugplaatsen.
