Welke functie heeft de airbag-regeleenheid 1J0 909 603?

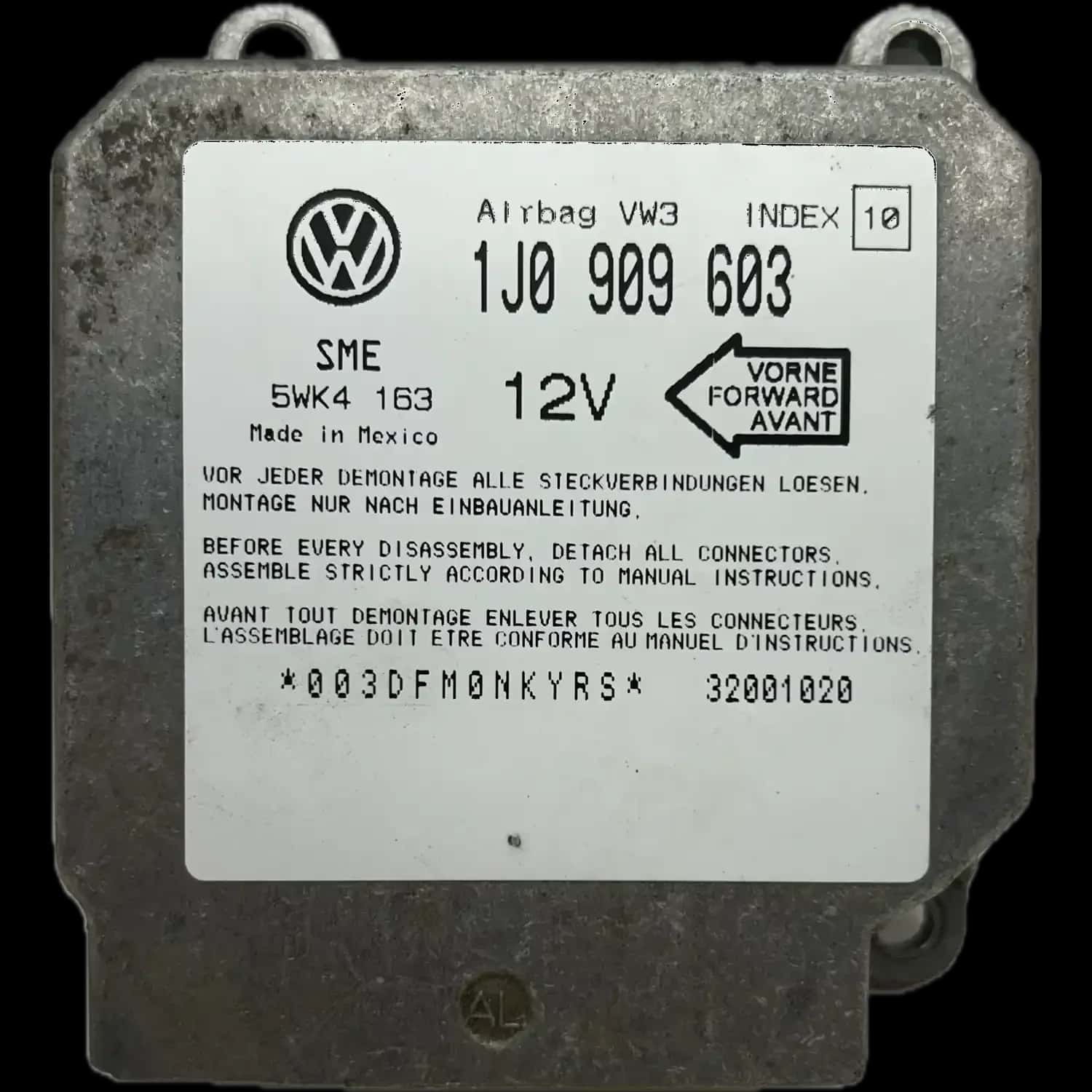

De airbag-regeleenheid met onderdeelnummer 1J0 909 603 is de centrale stuureenheid van het Supplemental Restraint System (SRS) in talrijke voertuigen van het VW-concern. Deze controleert voortdurend alle crashsensoren, de ontstekingscircuits van de airbags en gordelspanners, evenals zijn eigen interne elektronica. Bij een ongeluk activeert het de beveiligingssystemen en slaat de crashgegevens op.
Als brein van het passieve veiligheidssysteem heeft deze regeleenheid de taak om de signalen van de versnellingssensoren in het voertuig te analyseren. Het besluit in milliseconden of er een botsing plaatsvindt die het activeren van de front- of zijairbags en gordelspanners vereist.
Tegelijkertijd voert het apparaat voortdurend zelfcontroles uit. Het controleert de elektrische weerstanden van de ontstekingscircuits, de functionaliteit van de sensoren en de interne voedingsspanning. Elke gedetecteerde fout wordt onmiddellijk aangegeven door het oplichten van de airbag-waarschuwinglicht en opgeslagen in het foutgeheugen.
Na activering slaat de regeleenheid een zogenaamde crashgegevensset permanent op in het interne geheugen. Deze gegevensset blokkeert de regeleenheid voor verder gebruik en zorgt ervoor dat de airbag-waarschuwinglicht permanent actief blijft totdat het apparaat vakkundig is hersteld of vervangen.
Waarom valt de regeleenheid 1J0 909 603 uit?
Een uitval van de regeleenheid 1J0 909 603 wordt meestal veroorzaakt door interne hardwaredefecten. De meest voorkomende oorzaak is een fout in het interne geheugen (EEPROM/Flash), die leidt tot permanente foutcode 65535. Andere redenen zijn gecorrodeerde of gebroken soldeerverbindingen door veroudering en trillingen, evenals defecten in de interne voedingsspanning.
De elektronische componenten op de printplaat, met name de geheugenchips, ondergaan een verouderingsproces. In de loop der tijd kunnen datastructuren in het EEPROM- of Flash-geheugen beschadigd raken, wat leidt tot interne checksum-fouten. Het systeem herkent dit als een kritieke storing en meldt fout 65535, wat tot volledige deactivering van het airbag-systeem leidt.
Thermische belastingen en constante trillingen in het voertuig kunnen in de loop der jaren leiden tot haarcracks in de soldeerverbindingen, zogenaamde koude soldeerverbindingen. Ook vochtigheid die in het voertuig binnendringt, kan tot corrosie op de printplaat en contactpunten leiden en de elektronische paden onderbreken.
Een ander uitvalsmechanisme zijn defecten in de voedingssectie van de regeleenheid. Defecte spanningsregelaars of condensators kunnen tot onderspanningsfouten leiden, die ook fout 65535 kunnen activeren of communicatie met de diagnostisetster volledig kunnen verhinderen.
Hoe herkent u een defect aan de 1J0 909 603?
Een defecte 1J0 909 603 regeleenheid manifesteert zich primair door een permanent brandende airbag-waarschuwinglicht in het instrumentenpaneel. In het foutgeheugen wordt typisch de foutcode 65535 (regeleenheid defect/geheugenfouten) opgeslagen, die niet permanent kan worden gewist. In sommige gevallen is communicatie met de regeleenheid helemaal niet meer mogelijk.
Het duidelijkste symptoom is de permanent actieve rode airbag-waarschuwinglicht. Deze gaat na het starten van het voertuig niet meer uit, wat aangeeft dat het volledige beveiligingssysteem om veiligheidsredenen is uitgeschakeld.
Bij een diagnose met een geschikte werkstattester wordt foutcode 65535 uitgelezen. Deze code betekent 'regeleenheid defect' of 'intern geheugenfouten' en duidt direct op een onherstelbare interne defect, waarvoor reparatie noodzakelijk is.
Een karakteristiek kenmerk van dit defect is dat foutcode 65535 niet kan worden gewist. Onmiddellijk na het wisprocedé verschijnt de fout opnieuw in het geheugen, omdat de onderliggende hardwareoorzaak aanwezig blijft.
In sommige gevallen kan het defect zo ernstig zijn dat de regeleenheid helemaal niet meer op diagnostisopdrachten reageert. Een poging tot verbinding mislukt, wat de foutopsporing bemoeilijkt, maar ook duidt op een totale uitval van de regeleenheid.
In welke voertuigen is de regeleenheid 1J0 909 603 ingebouwd?
De airbag-regeleenheid 1J0 909 603 en zijn varianten zijn in talrijke modellen van het VW-concern ingebouwd. Dit omvat diverse bouwreeksen van Volkswagen, Seat, Skoda en Ford. Bij Airbag24 repareren we deze regeleenheid voor de onderstaande voertuigen, waarbij de passende index (bijvoorbeeld A, AH, AN) voertuigspecifiek is.
Volkswagen: Polo II (86C), Multivan T4, Caravelle T4, Caddy (9KV), Golf 4 (1J), Beetle (1C)
Ford: Galaxy 1 ('95-'06)
Skoda: Pick-up (Mk1), Octavia Tour (Mk1), Octavia RS (Mk2), Octavia L&K (Mk4)

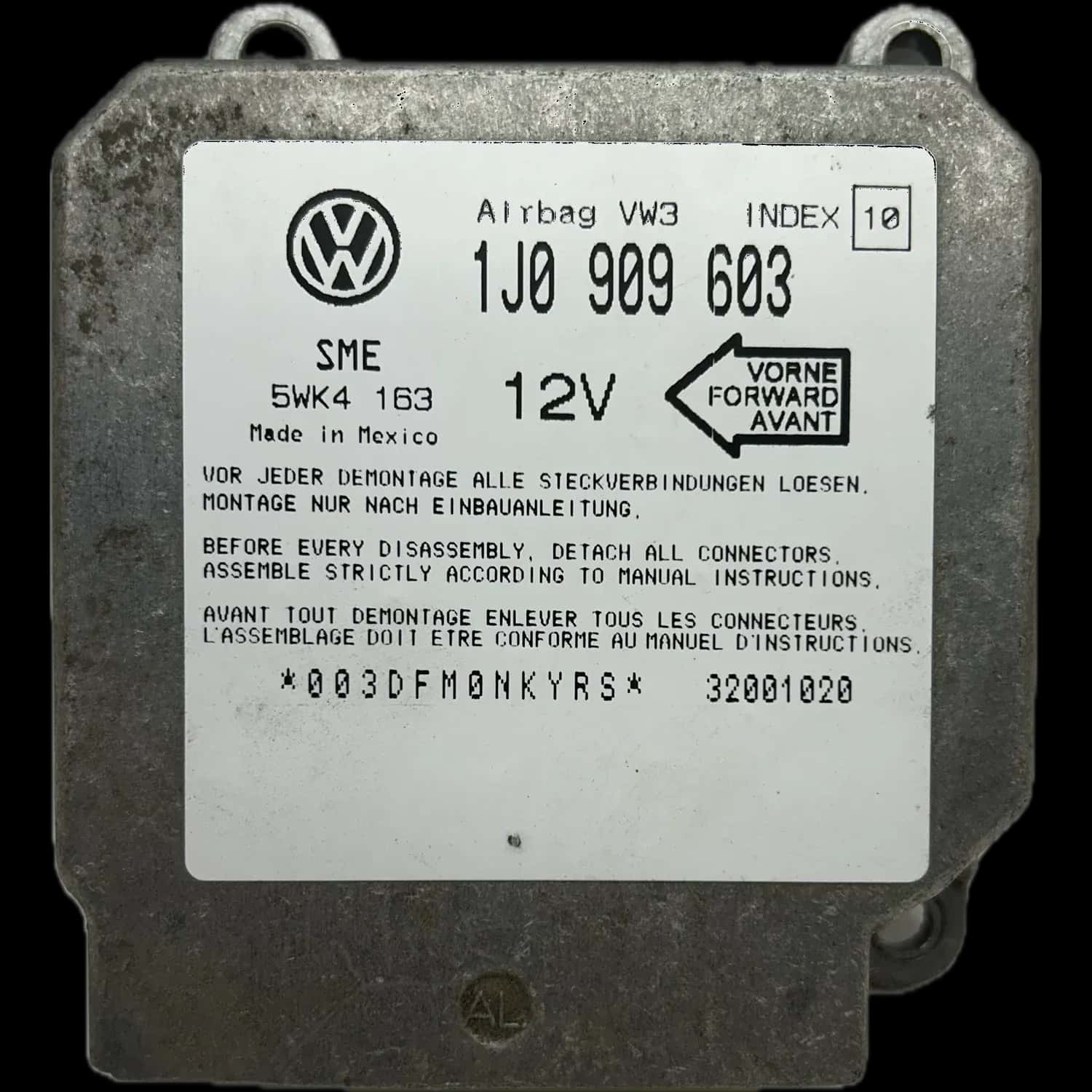

Seat: Ibiza 1 (021), Cordoba 1 (6K) & 2 (6L), Inca 1, Ibiza FR (Mk4), Ibiza Reference (Mk5)
Hoe verloopt de reparatie van de 1J0 909 603 bij Airbag24?
Bij Airbag24 volgt de reparatie van de 1J0 909 603 een vast proces. Na verzending en ingangsanalyse wordt de regeleenheid op componentniveau gecontroleerd. Defecte onderdelen zoals geheugenchips of spanningsregelaars worden vervangen, koude soldeerverbindingen worden opnieuw gesoldeerd en de geheugenstructuur wordt gecorrigeerd. Een slotttest op de testbank garandeert de functionaliteit, inclusief 12 maanden garantie.
Het proces begint met de vakkundige uitbouw van de regeleenheid uit het voertuig en verzending naar Airbag24, idealiter samen met een diagnostisch rapport. In het laboratorium wordt het apparaat geopend en onderworpen aan grondige visuele en elektrische controle om de exacte foutbron te lokaliseren.
Vervolgens volgt de eigenlijke reparatie. Afhankelijk van de bevindingen worden defecte componenten zoals spanningsregelaars, condensators of driver-IC's vervangen. Een centraal onderdeel is de reparatie van de geheugenstructuur, waarbij foutieve gegevens in het EEPROM worden gecorrigeerd en ongeldige crashgegevenssets worden verwijderd binnen wettelijk toelaatbare grenzen. Koude soldeerverbindingen worden vakkundig opnieuw gesoldeerd om een duurzame verbinding te garanderen.
Na reparatie wordt elke regeleenheid op een speciale testbank getest. Hier worden alle sensor- en ontstekingscircuitsignalen gesimuleerd om de correcte werking van de interne logica en diagnostische communicatie te verifiëren. Alleen na een succesvolle test wordt het apparaat vrijgegeven voor terugverzending. Omdat het originele apparaat wordt gerepareerd, blijven voertuigspecifieke coderingen behouden, wat doorgaans kostbare heroprogrammering na inbouw overbodig maakt.
Welke versandopties biedt Airbag24?
Voor verzending van uw regeleenheid naar Airbag24 kunt u deze gratis zelf versturen of een ophaling door UPS boeken. Na reparatie bieden we verschillende teruzverzendopties: gratis UPS standaardverzending, optionele UPS expressverzending en beide varianten met rembours. Afhaling ter plaatse is ook mogelijk.
Voor de heenverzending hebt u twee comfortabele mogelijkheden. U kunt het pakket op eigen gelegenheid naar ons sturen of gebruikmaken van de UPS-afhaalservice, die uw pakket op een gewenste locatie ophaalt.
Voor terugverzending na succesvolle reparatie staan u de volgende opties ter beschikking:
Gratis UPS standaardverzending (1-3 werkdagen levertijd).
UPS expressverzending voor snellere levering (1-2 werkdagen).
UPS standaardverzending met rembours (1-3 werkdagen).
UPS expressverzending met rembours (1-2 werkdagen).
Daarnaast bestaat de mogelijkheid van afhaling in onze vestiging.
